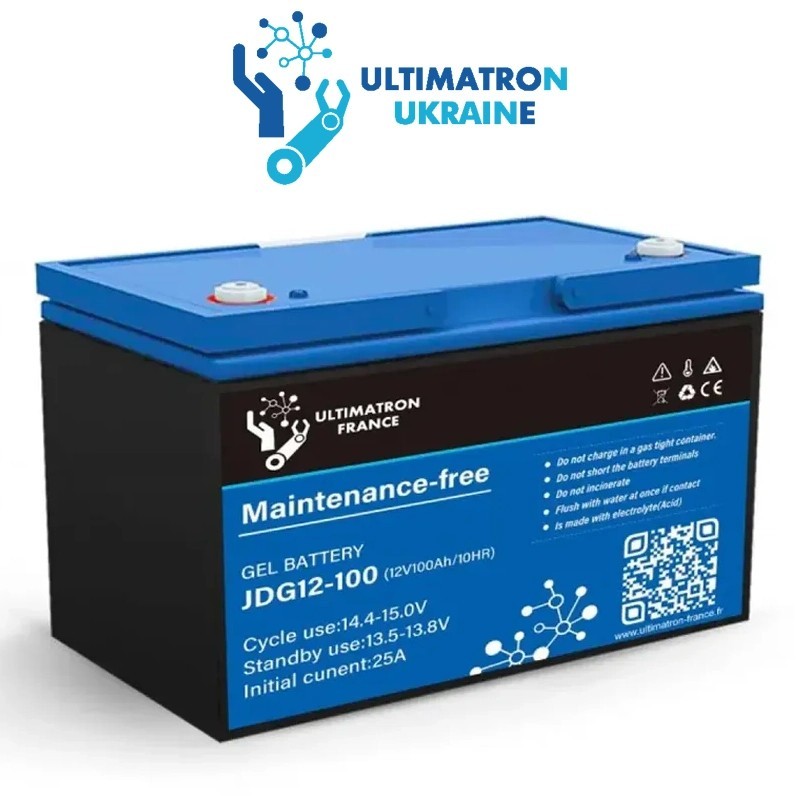

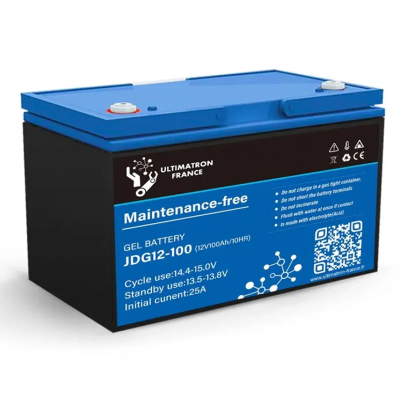

- Medidas: 330 x 171 x 216 (219 com terminais) mm.
- Peso: 29,5 Kg.
- Tensão: 12V.
- Marca: Ultimatron França.
- Fabricado com tecnologia de vedação sob pressão.
- Tipo de bateria: GEL.
- Não requer manutenção.
- Capacidade de carga em C10: 100Ah.
- Potência de carregamento recomendada: 10A
- Potência máxima de carregamento: 25A
- Autodescarga: 3% da capacidade / mês (a 25°C)
- Tamanho da rosca do conector: M8
-Material da carcaça: ABS
[ApSC sc_key=sc1663338516][/ApSC]
Maneiras de conectar as baterias:
As baterias de uso mais habitual numa instalação solar são as baterias solares monobloco, as AGM e as de gel. Estas baterias são de 12V pelo que se podem usar de modo individual em instalações solares que funcionem a 12V. Porém para ser usadas em sistemas a 24V, será necessário combinar as baterias entre si até que seja conseguida a voltagem e capacidade de carga necessárias.
As baterias podem ser ligadas entre si, formando três tipos diferentes de conexão:
Conexão em paralelo:
A conexão em paralelo é utilizada para ligar entre si baterias em instalações a 12V. Para isso conectam-se entre si todos os polos positivos e, por outro lado, todos os polos negativos. Os cabos positivo e negativo daqui resultante, ligam-se ao regulador nas entradas positiva e negativa respectivamente.
A ligação em paralelo serve para multiplicar a capacidade da bateria enquanto a voltagem (12V) se mantem constante.
Por exemplo, se se dispõe de 2 baterias de 250Ah de capacidade cada e 12 voltes: ao serem conectadas em paralelo obtém-se uma bateria total de 500Ah de capacidade e de 12V.
Conexão em série:
A conecção em série realiza-se quando se querem utilizar baterias de 12V para armazenar a energia de instalações de 24V. Através desta conexão, mantem-se a capacidade da bateria mas multiplica-se a voltagem, passando de 12 a 24V.
Por exemplo, a conexão em série de 2 baterias AGM de 250Ah de capacidade e 12V dará como resultado uma bateria total de 250Ah de capacidade e de 24V.
Para realizar este tipo de conexão deve-se unir o polo positivo de uma das baterias com o polo negativo da outra.
Os polos restantes servirão de ponto de ligação dos cabos positivo e negativo e provêm do regulador da carga. (Ver imagem).
Conexión mixta en serie y paralelo:
Este tipo de conexão é realizada em instalações a 24V onde se queiram conectar mais de 2 baterias de cada vez. Nesta caso, devem-se colocar baterias sempre de dois em dois (para obter a voltagem de 24V). Quer isto dizer, em números pares: 2, 4, 6 e 8. Não se recomenda conectar entre si mais do que 8 baterias de 12V, já que pode prejudicar a instalação por causa das perdas de rendimento.
Por exemplo, imaginemos que temos 4 baterias AGM de 250Ah e 12V cada. Em primeiro lugar, procede-se à realização da ligação em série entra a primeira bateria e a segunda (ou seja, entre o polo positivo de uma e o polo negativo da outra), e entre a terceira e a quarta. Assim obtemos dois grupos de baterias de 250Ah de capacidade e 24V de tensão cada. O passo seguinte será conectar em paralelo um grupo com o outro. Para isto ligam-se entre si os polos positivos dos dois grupos e, por outro lado, os polos negativos; resultando uma ligação como a que se pode ver na imagem à esquerda. Desta forma obtemos como resultado uma bateria total de 500Ah de capacidade e 24V.
Atenção: Nunca se devem conectar entre si os polos positivo e negativo de uma mesma bateria. Isto pode produzir um curto-circuito e um dano irreparável na bateria. Também não se podem ligar entre si várias baterias em círculo, pelo mesmo motivo. Em caso de dúvida, consultar a Damia Solar.
Que cabo devo usar para conectar as baterias?
Os cabos mais importantes de uma instalação solar são aqueles que se utilizam para ligar as baterias entre si e o que liga a bateria ao inversor. Estes cabos devem ser suficientemente grossos para suportar sem problemas uma demanda de energia forte a partir de alguma das fontes de consumo ligadas à instalação solar.
Para fazer a ligação entre baterias deve-se utilizar sempre o cabo eléctrico de 50 mm2 de secção. Para ligar a bateria ao conversor o cabo recomendado será o de 25 ou 35 mm2 de secção.
