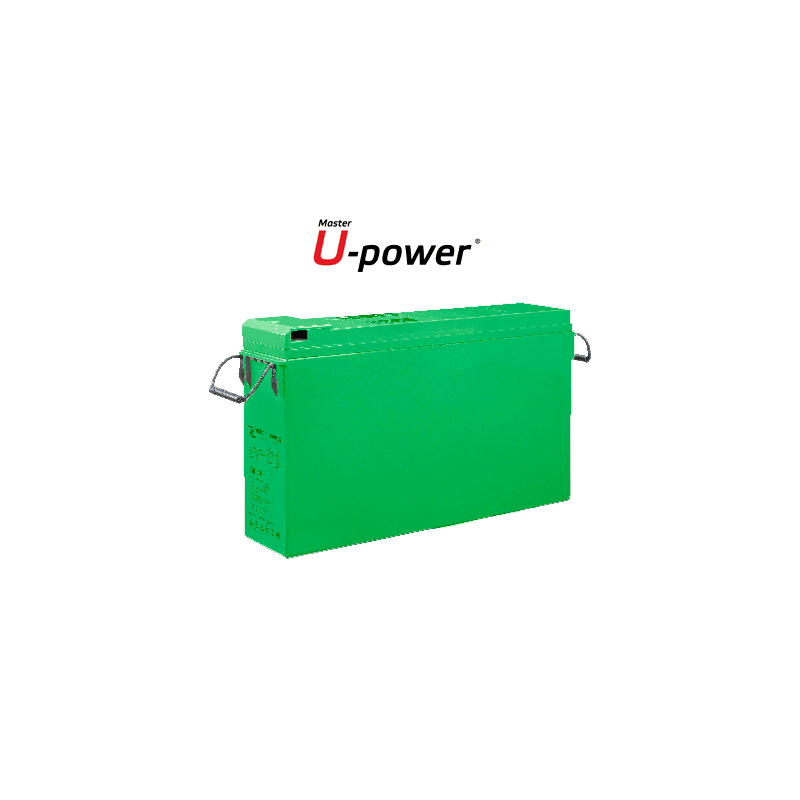

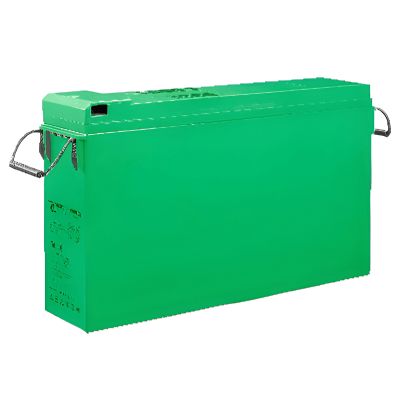

Bateria solar U-Power Telecom HT 250Ah C100 12V

Conexão em paralelo:

A conexão em paralelo é utilizada para ligar entre si baterias em instalações a 12V. Para isso conectam-se entre si todos os polos positivos e, por outro lado, todos os polos negativos. Os cabos positivo e negativo daqui resultante, ligam-se ao regulador nas entradas positiva e negativa respectivamente.
A ligação em paralelo serve para multiplicar a capacidade da bateria enquanto a voltagem (12V) se mantem constante.
Por exemplo, se se dispõe de 2 baterias de 250Ah de capacidade cada e 12 voltes: ao serem conectadas em paralelo obtém-se uma bateria total de 500Ah de capacidade e de 12V.

Conexão em série:

A conecção em série realiza-se quando se querem utilizar baterias de 12V para armazenar a energia de instalações de 24V. Através desta conexão, mantem-se a capacidade da bateria mas multiplica-se a voltagem, passando de 12 a 24V.
Por exemplo, a conexão em série de 2 baterias AGM de 250Ah de capacidade e 12V dará como resultado uma bateria total de 250Ah de capacidade e de 24V.
Para realizar este tipo de conexão deve-se unir o polo positivo de uma das baterias com o polo negativo da outra.
Os polos restantes servirão de ponto de ligação dos cabos positivo e negativo e provêm do regulador da carga. (Ver imagem).

Conexión mixta en serie y paralelo:

Este tipo de conexão é realizada em instalações a 24V onde se queiram conectar mais de 2 baterias de cada vez. Nesta caso, devem-se colocar baterias sempre de dois em dois (para obter a voltagem de 24V). Quer isto dizer, em números pares: 2, 4, 6 e 8. Não se recomenda conectar entre si mais do que 8 baterias de 12V, já que pode prejudicar a instalação por causa das perdas de rendimento.
Por exemplo, imaginemos que temos 4 baterias AGM de 250Ah e 12V cada. Em primeiro lugar, procede-se à realização da ligação em série entra a primeira bateria e a segunda (ou seja, entre o polo positivo de uma e o polo negativo da outra), e entre a terceira e a quarta. Assim obtemos dois grupos de baterias de 250Ah de capacidade e 24V de tensão cada. O passo seguinte será conectar em paralelo um grupo com o outro. Para isto ligam-se entre si os polos positivos dos dois grupos e, por outro lado, os polos negativos; resultando uma ligação como a que se pode ver na imagem à esquerda. Desta forma obtemos como resultado uma bateria total de 500Ah de capacidade e 24V.

Os cabos mais importantes de uma instalação solar são aqueles que se utilizam para ligar as baterias entre si e o que liga a bateria ao inversor. Estes cabos devem ser suficientemente grossos para suportar sem problemas uma demanda de energia forte a partir de alguma das fontes de consumo ligadas à instalação solar.

Para fazer a ligação entre baterias deve-se utilizar sempre o cabo eléctrico de 50 mm2 de secção. Para ligar a bateria ao conversor o cabo recomendado será o de 25 ou 35 mm2 de secção.
